Inductance : Élément à deux bornes consistant en un bobinage de fil et caractérisé par le matériau sur lequel le fil est enroulé (air, matériaux fero-magnétiques, etc.). Aux alentours d'une bobine il y a ce que l'on appelle des ligne de flux.
schémas électriques une bobines
Le flux (unité : le weber) créé par une bobine est proportionnel au courant traversant cette dernière et répond à la loi suivante :
Ф = L I
L: est une caractéristique propre de la bobine appelée inductance (unité : le henry )La tension aux bornes d'une bobine est u = L Δi/Δt.
Bobines en série
Nous allons essayer de déterminer l'inductance équivalente à plusieurs inductances en série.
Considérons le schéma suivant et tentons de déterminer Ls :
Bobines en parallèles

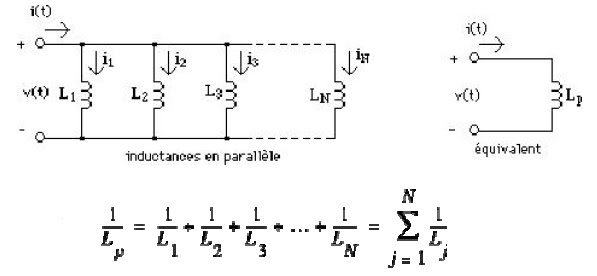

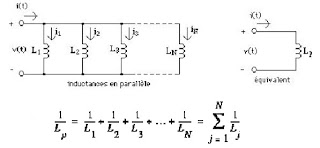

Nous allons tenter de trouver l'équivalence de plusieurs bobines en parallèles pour cela nous allons nous appuyer sur le schéma suivant :
Energie stockée par une bobine
Comme nous l'avons déjà fait pour un condensateur nous allons déterminer l'énergie
stockée par une bobine:
