Condensateurs

Éléments à 2 armatures composés de matériaux conducteurs séparés par un matériau
non conducteur appelé diélectrique.

schémas électriques le condensateur est représenté de la manière suivante:

La tension au borne du condensateur est proportionnelle aux charges présentes sur les armatures du condensateur :

U = Q / C

U: est la tension aux bornes du composant.
Q: est la charge stockée sur sa borne positive et s'exprime en Coulombs.
C: est la capacité électrique du condensateur exprimée en farad .

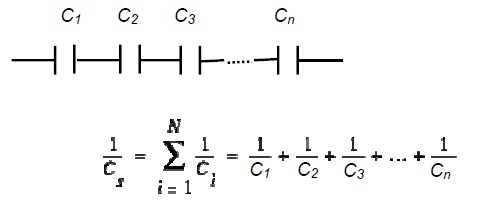

Condensateurs en série
La capacité équivalente à plusieurs condensateurs en série est l'inverse de la somme des valeurs des condensateurs pris séparément:

Condensateurs en parallèles
La capacité équivalente de plusieurs condensateurs en parallèles est la somme des condensateurs pris indépendamment:

Energie stockée par un condensateur
Puisqu'un condensateur est un élément dit à stockage d'énergie, il peut être intéressant de connaître l'énergie que ce dernier peut emmagasiner.
L'énergie est égale au produit de la tension par le courant donc nous pouvons écrire que la puissance emmagasinée par un condensateur est:

E :Energie stockée s'exprime en (Joule)
C :capacité s'exprime en (Farad)
u :Tension
