Modèle N°3 (Circuit de commande) de RÉGULATION PAR PROTECTION MINIMUM


Régulation par protection minimum avec utilisation d'un commutateur rotatif à cames
Le fonctionnement du groupe étant asservi à la ventilation de l'évaporateur

N/L 1 : alimentation du circuit de commande, entre phase (L 1) et neutre (N),
Q1 : contacts de précoupure du sectionneur à fusibles.
F2 : disjoncteur magnéto-thermique unipolaire 1- neutre (1 pôle protégé et 1 pôle coupé) assurant la protection du circuit de commande.
H1 : voyant lumineux, signalisation de mise sous tension.
F3 : contact du relais thermique de protection du moteur du ventilateur de l'évaporateur
S1 : commutateur rotatif à cames.Commutateur à 4 positions et 2 étages. 2 contacts par étages.
Voir grille de fonctionnement
KM1 : organe de commande (bobine) du contacteur d'alimentation du moteur du ventilateur de l'évaporateur.
F4 : contact du relais thermique de protection du moteur du groupe. )
B1/B2 : combiné pressostatique haute basse pression utilisé en sécurité
B3 : thermostat de régulation.
KM2 : organe de commande (bobine) du contacteur d'alimentation du moteur du groupe.
F5 : fusible de protection du robinet électromagnétique liquide Y1,
YI : robinet électromagnétique liquide
H2 : voyant lumineux, signalisation de la position « marche réfrigération »
H3 : voyant lumineux. signalisation de la position « dégivrage »

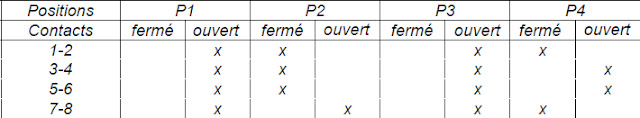

FONCTIONEMENT DU COMMUTATEUR ROTATIF À CAMES
Commutateur rotatif à cames à 4 positions et 2 étages, 2 contacts par étage
. Position 1 : arrêt total,
. Position 2 : marche réfrigération.
. Position 3 : arrêt total.
. Position 4 : dégivrages
