Résistances

Les résistances sont les éléments les plus banals d'un circuit. Le principe des résistances est très simple, en circulant dans une résistance, les électrons entrent en collision avec le réseau d'atomes contenu dans la résistance, donc celui-ci "résiste" au passage des électrons et limite ainsi le courant. Plus il y a de collisions, plus la résistance est forte.
L'unité pour une résistance est l’Ohm .
Sur les schémas électriques une résistance est représentée de la manière suivante:

Résistances en série
On appelle " en série " des éléments qui sont traversés par un même courant. la
résistance équivalente à plusieurs résistances montées en série est la somme de ces
résistances :

RAB = R1+R2+…+Rn

Le pont diviseur de tension :

Si on veut connaître la tension appliquée a une résistance placée avec d'autres
résistances en série il suffit d’appliquer la règle du pont diviseur en tension : cette tension est
égale à la tension appliquée à toutes les résistances * la valeur de la résistance /la résistance
équivalente. Donc :

V1 = (R1*V)/(R1+R2) et V2 = (R2*V)/(R1+R2).

V = V1 + V2.

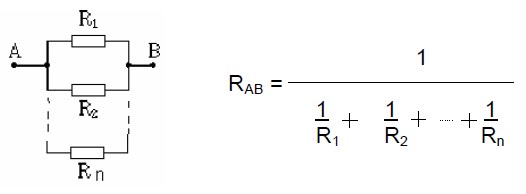

Résistances en parallèles
On appelle " en parallèle " des éléments qui sont alimentes par la même tension. L’inverse de la résistance équivalente à plusieurs résistances montées en parallèle est la somme des inverses de ces résistances :

Le code des couleurs d'une résistance
Dans la pratique, il est possible de connaître la valeur d'une résistance grâce aux 4 cercles de couleurs sur cette dernière et en utilisant le code des couleurs :

Dans cette formule on remplace a,b et c avec la valeur numérique selon le tableau suivant :

Code de couleurs des résistances
0     Noir	7         Violet
1     Brun	8           Gris
2   Rouge	9        Blanc
3  Orange	0,1            Or
4     Jaune	0,01      Argent
5      Vert	Précision : Or 5%
6      Bleu	Précision : Argent 10%
